Máy đột dập là gì? Đây là thắc mắc chung của nhiều người khi tìm hiểu về các thiết bị gia công cơ khí. Dù khá quen thuộc với dân kỹ thuật, nhưng với người mới tiếp cận, khái niệm máy đột dập vẫn còn mơ hồ. Vì vậy, không ít người quan tâm đến máy đột dập là gì, nguyên lý hoạt động và ứng dụng thực tế của thiết bị này trong sản xuất.

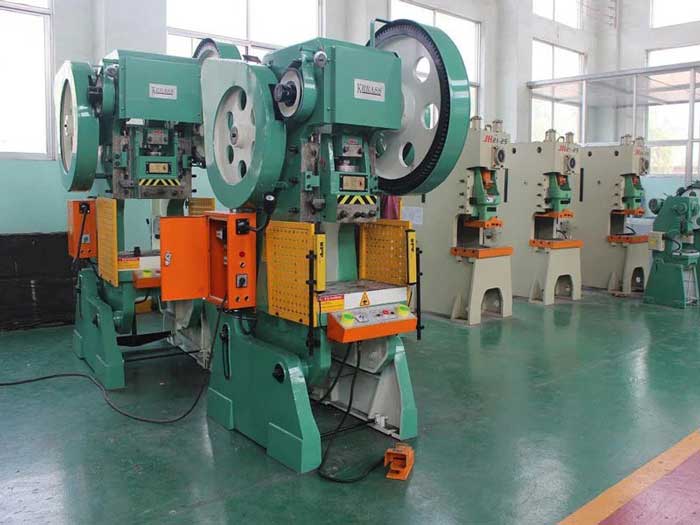

Máy đột dập là gì?
Máy đột dập là thiết bị công nghiệp chuyên dùng trong gia công kim loại, đảm nhiệm các công đoạn như đột lỗ, tạo hình, tán đinh và hoàn thiện bề mặt sản phẩm. Máy có khả năng xử lý hiệu quả nhiều loại vật liệu khác nhau, đặc biệt là các vật liệu có độ cứng cao như thép tấm, inox, nhôm, zintec, thép cuộn mạ kẽm, đồng…
Nhờ khả năng vận hành ổn định, độ chính xác cao và tính an toàn tốt, máy đột dập được đánh giá là giải pháp tối ưu trong sản xuất hiện đại. Thiết bị này không chỉ giúp giảm đáng kể sức lao động thủ công mà còn nâng cao năng suất, đảm bảo chất lượng và độ đồng đều của sản phẩm sau gia công.

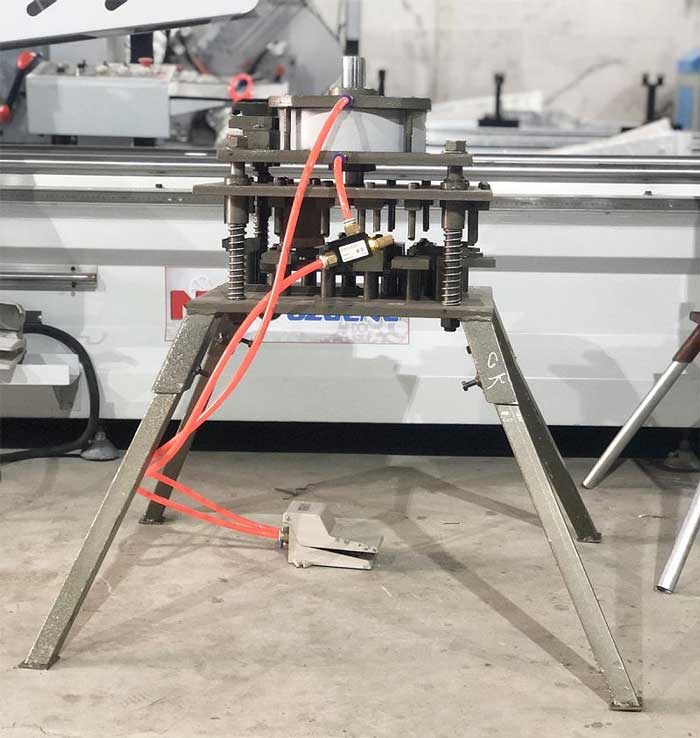

Cấu tạo máy đột dập chi tiết
Cấu tạo máy đột dập bao gồm nhiều bộ phận khác nhau, trong đó các chi tiết cơ bản và quan trọng nhất có thể kể đến như: khuôn trên, khuôn dưới, đế khuôn và tay dẫn hướng. Cụ thể từng bộ phận như sau:
Khuôn trên: Là bộ phận được lắp trực tiếp vào thanh trượt, đồng thời cũng được xem là phần trên của thân máy. Khuôn trên thực hiện chuyển động lên xuống để tạo lực đột dập lên vật liệu.
Đế khuôn trên: Nằm ở phía dưới khuôn trên, thường có dạng khối phẳng và được liên kết chặt chẽ với thanh trượt nhằm đảm bảo chuyển động chính xác trong quá trình làm việc.
Khuôn dưới: Được cố định trên bề mặt làm việc của máy đột dập, đóng vai trò làm điểm tựa để vật liệu được gia công đúng vị trí.
Đế khuôn dưới: Là bộ phận nâng đỡ khuôn dưới, được lắp cố định trên bàn máy hoặc tấm đỡ, giúp tăng độ vững chắc khi vận hành.
Tay dẫn hướng: Thường có dạng hình ống, có nhiệm vụ định hướng chuyển động của khuôn trên và khuôn dưới, đảm bảo quá trình đột dập diễn ra chính xác và đồng đều. Bộ phận này được gắn cố định vào khuôn dưới.
Ngoài ra, máy còn bao gồm nhiều chi tiết phụ trợ như tấm chặn, chốt chặn, chốt định vị, trục gá… Tất cả các bộ phận được lắp ráp đồng bộ, ăn khớp chặt chẽ với nhau, giúp máy đột dập vận hành ổn định, đạt hiệu suất cao và đảm bảo độ chính xác trong quá trình gia công.

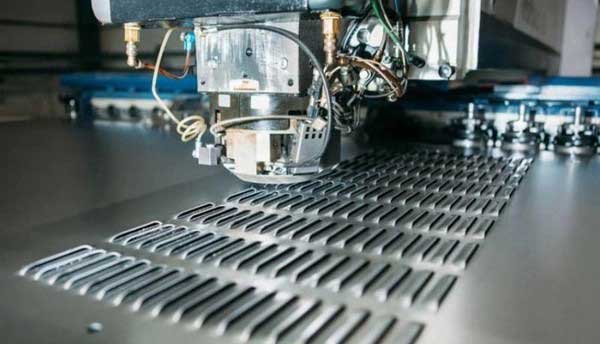

Nguyên lý hoạt động của máy đột dập
Máy đột dập vận hành dựa trên nguyên lý chuyển đổi chuyển động theo các bước cơ bản sau:
Đầu tiên, động cơ tạo ra chuyển động quay. Chuyển động này sau đó được truyền qua các bộ phận như bánh răng, trục khuỷu và thanh trượt để biến đổi thành chuyển động tịnh tiến theo phương thẳng đứng.
Thông qua hệ thống ly hợp, máy kiểm soát quá trình đóng – ngắt chuyển động, từ đó tạo ra lực dập ổn định và chính xác cho thanh trượt khi làm việc. Giữa chuyển động quay và chuyển động tịnh tiến luôn có các thanh liên kết và thanh trượt đảm nhiệm vai trò truyền lực.
Tùy theo thiết kế kết cấu của máy ở dạng bản lề (dạng khớp) hoặc dạng trụ, nguyên lý chung vẫn là chuyển đổi chuyển động tròn của động cơ thành chuyển động thẳng nhằm phục vụ quá trình đột dập hiệu quả và chính xác.
Phân loại của máy dập phổ biến hiện nay
Máy dập có thể được phân loại theo nhiều tiêu chí khác nhau như nguyên lý hoạt động, mục đích sử dụng, kiểu dáng thiết kế và công suất làm việc. Dưới đây là các cách phân loại máy dập phổ biến hiện nay:
Phân loại theo cơ chế hoạt động
Dựa vào nguyên lý tạo lực dập, máy dập được chia thành các nhóm chính gồm:
Máy dập cơ khí: Hoạt động dựa trên hệ thống truyền động cơ khí, giúp chuyển đổi và khuếch đại lực từ động cơ để thực hiện quá trình dập.
Máy dập thủy lực: Sử dụng áp suất của chất lỏng (thường là dầu thủy lực) để tạo ra lực ép lớn, phù hợp với các công việc yêu cầu lực dập mạnh và ổn định.
Máy dập khí nén (pneumatic): Tạo lực ép thông qua khí nén, thường được ứng dụng trong các công việc dập nhẹ, yêu cầu tốc độ cao.
Phân loại theo ứng dụng
Xét theo vật liệu gia công, máy dập được chia thành:
Máy dập kim loại: Dùng để ép, tạo hình các vật liệu kim loại như thép, nhôm, inox và các chi tiết cơ khí khác.
Máy dập nhựa: Phù hợp cho quá trình ép và gia công các sản phẩm từ nhựa hoặc vật liệu composite.
Phân loại theo kiểu dáng thiết kế
Dựa trên hình thức kết cấu bên ngoài, máy dập gồm:
Máy dập đứng: Có kết cấu thẳng đứng, thường sử dụng cho các công việc đòi hỏi lực ép lớn.
Máy dập ngang: Thiết kế nằm ngang, thích hợp cho các công đoạn dập nhỏ, yêu cầu độ chính xác cao.
Phân loại theo sức ép và công suất
Dựa vào khả năng làm việc, máy dập được chia thành:
Máy dập công suất nhỏ: Phù hợp với các ứng dụng nhẹ, gia công vật liệu mỏng.
Máy dập công suất lớn: Dùng trong các công việc nặng, gia công kim loại dày và có độ cứng cao.
Phân loại máy dập theo nguyên lý hoạt động phổ biến hiện nay
Hiện nay, dựa trên nguyên lý làm việc, máy dập thường được chia thành 4 loại chính:
Máy dập thủy lực: Sử dụng áp suất chất lỏng cao để tạo lực ép mạnh, giúp quá trình dập diễn ra nhanh và ổn định.
Máy dập lệch tâm: Ứng dụng cơ cấu tay quay – thanh truyền để chuyển đổi chuyển động quay của trục lệch tâm thành chuyển động tịnh tiến của cầu trượt.
Máy dập trục khuỷu: Bao gồm máy dập một trục và hai trục, thường được sử dụng trong các dây chuyền gia công cơ khí chính xác.
Máy dập ma sát trục vít: Thường dùng trong sản xuất hàng loạt, đáp ứng tốt nhu cầu gia công với tần suất cao.

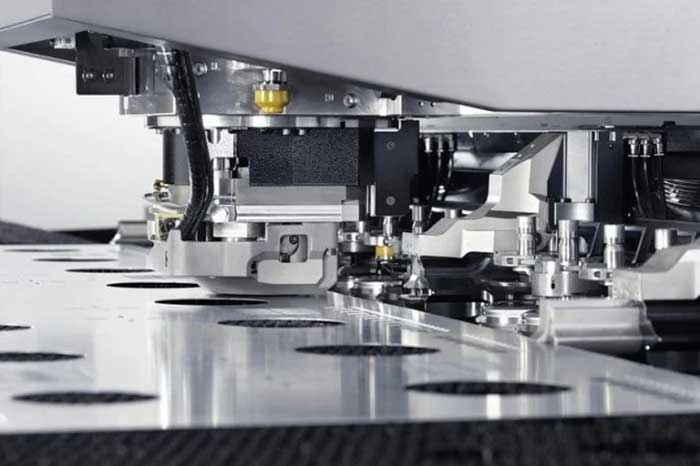

Công dụng thực tế của máy đột dập
Đục lỗ kim loại
Một trong những chức năng nổi bật của máy đột dập là khả năng đục lỗ trên bề mặt kim loại với độ chính xác cao. Máy cho phép tạo ra các lỗ có kích thước, hình dạng đa dạng theo đúng yêu cầu kỹ thuật của từng sản phẩm. Nhờ đó, các chi tiết sau gia công có độ đồng đều cao, đặc biệt phù hợp trong sản xuất linh kiện điện tử, chi tiết máy và các bộ phận cơ khí chính xác.
Tán đinh và hoàn thiện bề mặt kim loại
Bên cạnh đục lỗ, máy đột dập còn được ứng dụng hiệu quả trong các công đoạn tán đinh và tạo hình chi tiết. Dưới tác động của lực dập, vật liệu kim loại được định hình theo khuôn mẫu, tạo ra các đường nét và kết cấu theo yêu cầu. Quá trình này không chỉ giúp sản phẩm đạt tính thẩm mỹ cao mà còn cải thiện độ bền và các đặc tính cơ học của vật liệu.
Ứng dụng trong sản xuất và chế tạo
Máy đột dập giữ vai trò quan trọng trong nhiều lĩnh vực sản xuất công nghiệp hiện nay. Thiết bị này được sử dụng phổ biến trong các ngành như ô tô, cơ khí chế tạo, điện – điện tử, sản xuất máy móc và thiết bị công nghiệp. Với khả năng làm việc linh hoạt, năng suất cao và độ chính xác ổn định, máy đột dập trở thành giải pháp không thể thiếu trong các dây chuyền gia công kim loại hiện đại.
Quy tắc về an toàn khi vận hành máy đột dập
Dù đã quen thuộc với máy dập hay sở hữu nhiều năm kinh nghiệm trong nghề, người thợ vẫn cần tuyệt đối tuân thủ các quy tắc an toàn khi vận hành thiết bị. Đây là những nguyên tắc cơ bản nhưng đóng vai trò quan trọng trong việc phòng tránh rủi ro và đảm bảo an toàn lao động, bao gồm:
- Trong quá trình gia công, nếu phát hiện máy dập có dấu hiệu hư hỏng hoặc hoạt động bất thường, cần dừng máy ngay và báo bộ phận kỹ thuật để kiểm tra, sửa chữa kịp thời.
- Không vận hành máy khi nhận thấy các dấu hiệu mất an toàn từ hệ thống hoặc thiết bị liên quan.
- Thợ gia công phải đứng đúng tư thế, vận hành máy theo quy trình, tuyệt đối không để máy tự hoạt động mà không có người giám sát.
- Luôn tập trung khi làm việc, thao tác đúng kỹ thuật và tuân thủ hướng dẫn sử dụng của nhà sản xuất.
- Trong quá trình vận hành, không đưa tay hoặc các bộ phận cơ thể vào khu vực nguy hiểm của máy.
- Trang bị đầy đủ đồ bảo hộ lao động như găng tay, kính bảo hộ, giày bảo hộ… khi sử dụng máy dập.
Có thể thấy, máy dập là thiết bị có cấu tạo và cách sử dụng tương đối đơn giản, dễ lắp đặt và bảo dưỡng. Khi được vận hành đúng quy trình và đảm bảo các yếu tố an toàn, máy dập sẽ mang lại hiệu quả cao, góp phần nâng cao năng suất và chất lượng trong quá trình sản xuất.
